自2017年7月1號全國實施國五排放標準以來，我公司國五消防車銷售火爆，主要銷售的有水罐消防車、泡沫消防車、干粉消防車、水干粉聯用消防車、水泡干粉聯用消防車、A類泡沫消防車等各種類消防車，廠家直銷熱線：13997888036董經理

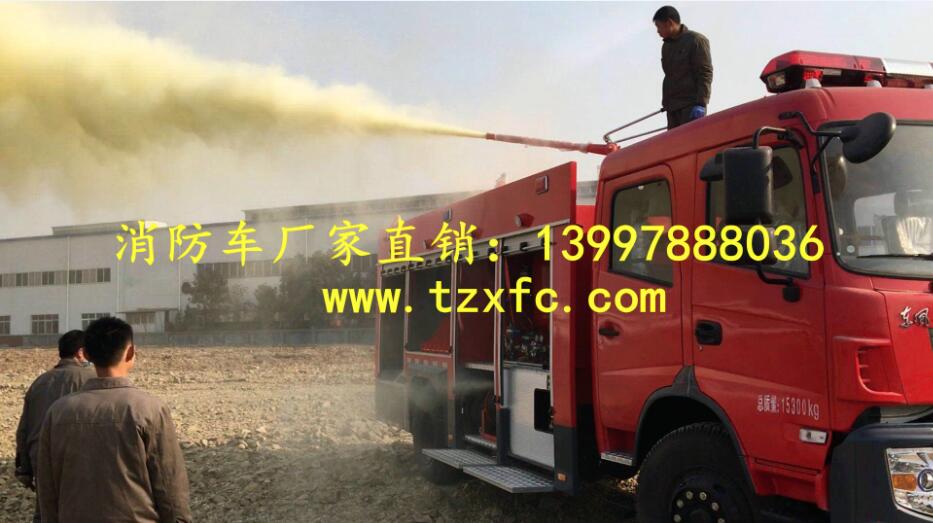

下面我們來介紹國五東風153水泡干粉聯用消防車：
|
【主要技術參數】 |
|
產品商標 |
江特牌 |
公告批次 |
293 |
|
產品名稱 |
JDF5150GXFPM60/A型泡沫消防車 |
產品號 |
ZMT4U5DW01K |
|
總質量(Kg) |
15300 |
罐體容積(m3) |
5.716 |
|
額定載質量(Kg) |
5750 |
外形尺寸(mm) |
8235×2500×3450 |
|
整備質量(Kg) |
9100 |
貨廂尺寸(mm) |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3+3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
19/13 |
前懸/后懸(mm) |
1440/2095 |
|
軸數 |
2 |
軸距(mm) |
3950,4500,5100,4700,4200,5600,5700 |
|
軸荷(Kg) |
5600/9700 |
最高車速(Km/h) |
90 |
|
其它 |
罐體總容積:5.716立方米;水罐載液量為4000kg;罐體容積:4.0立方米;罐體尺寸(長×寬×高):2130×1450×1340(毫米);B類泡沫罐載液量為1750kg;罐體容積:1.716立方米;罐體尺寸(長×寬×高):915×1450×1340(毫米);B類泡沫液密度為1.02g/mL;消防員按75千克/人計算;ABS型號為ABS-E 4S/4M,生產企業是威伯科汽車控制系統(中國)有限公司;側面防護及后下部防護裝置材料材質:Q235,整體式結構;后下部防護裝置離地高度:440mm. |
|
【底盤技術參數】 |
|
底盤型號 |
EQ1160GD5DJ |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
東風牌 |
生產企業 |
東風商用車有限公司 |
|
外形尺寸(mm) |
7240,7790,8390,7010,7560,8160,7990,7760,7500,8900,9000×2500×3030 |
輪胎數 |
6 |
|
接近角/離去角(°) |
21/18,23/19,21/18,23/19,21/15,23/14 |
輪胎規格 |
10.00R20,10.00-20,9.00R20,9.00-20 |
|
鋼板彈簧片數 |
9/12+10,8/10+7,8/10+8,7/9+6,11/11+10 |
前輪距(mm) |
1900,1880,1810,1940 |
|
燃料種類 |
柴油 |
后輪距(mm) |
1860,1800,1800,1860 |
|
排放標準 |
GB17691-2005國Ⅴ,GB3847-2005 |
|
發動機型號 |
發動機生產企業 |
排量(ml) |
功率(Kw) |
|
ISB190 50 |
東風康明斯發動機有限公司 |
5900 |
140 | 一、整車型號: JDF5150GXFPM60/A型泡沫消防車
1、 外廓尺寸：8235×2500×3450 mm
2、 乘員人數：2+4
3、 容積：水罐容積2000L，泡沫容積1000L，干粉容積1000L
4、 水泵：流量40L/S 1.0MPa
5、 水炮：流量40L/S 0.8MPa，射程≥55m。
二、 底盤
1、底盤型號：東風EQ1160GD5DJ底盤
2、底盤生產廠家：東風商用車有限公司
3、驅動形式: 4×2
4、軸距：4700mm
5、發動機型號：ISB190 50 額定輸出功率為140KW即190馬力
6、排量：5900ml
7、發動機型式：直列四缸、水冷、高壓共軌、增壓中冷柴油發動機
8、★排放標準：國Ⅴ排放標準（GB17691-2005國Ⅴ,GB3847-2005）
9、變速箱：機械式手動變速箱
10、轉向系統：左置，液壓助力轉向，方向盤高度和角度可調
11、最高車速：95km/h
12、取力器：全功率夾心式取力器，電磁閥控制，飛濺潤滑，強制式循環水冷。
三、 駕駛室：
1、 結構：整體鋼骨架焊接平頭駕駛室，固定型。
2、 布局：雙排四門，乘員室與駕駛室連通，乘員人數為2+4。
3、 結構：四開門整體平頭雙排駕駛室，全鋼框架焊接結構，后排座位后有6.8L空氣呼吸器固定架4具
4、 設備：除原車設備外，還裝有警燈、警報器開關，取力器開關、側標志燈開關、側照明開關等。
四、 上裝
（一） 罐體
1. 容積：水罐容積2000L，泡沫容積1000L，干粉容積1000L
2. 結構：
l 內藏式焊接結構，內設防蕩隔板和防浪孔。
l 人孔及人孔蓋2套，直徑φ500 mm。
l 溢流管2個，通徑為DN65。
l 2個液位指示器
l 消防栓注水管位于泵室內，左右各1個，通徑為DN65。
l 排污管2個，位于罐體底部，通徑為DN40。
3. 材質：采用優質碳鋼材料焊接而成，側板厚度為4mm，底板厚度為5mm。內壁全部做防腐處理，經久耐用。
4. 設備：
l 人孔蓋：帶快速鎖緊及開啟裝置，開啟快捷、安全。
l 排污閥：手動控制
（二） 器材箱
1. 結構：
l 骨架與外蒙皮為焊接結構
l 內蒙皮為輕合金花紋鋁板。
l 根據器材固定需要，配置可以上下調整的由鋁合金型材搭接起來的器材固定架。
2. 材質：骨架及外蒙皮為優質碳鋼材料。
3. 卷簾門：
l 材質為輕合金卷簾門，質量輕，防腐性能好。
l 卷簾門的特殊結構確保了外部雨水很難滲入，密封性能良好。
l 每個器材箱內裝有照明燈，在控制面板上統一控制。
4. 頂部：采用具有防滑作用的花紋板，確保人員安全。
（三） 泵室
1. 位置：位于車輛尾部。
2. 結構及材質：與器材箱焊接成一體，結構材質與器材箱相同。
3. 尾部：配備可供消防人員上下的防滑爬梯和不銹鋼扶手。
4. 頂部：采用具有防滑作用的花紋板，確保人員安全。
五、 消防泵及水路系統
1． 消防泵
l 型號：CB10/40 車用消防泵
l 安裝位置：后置
l 流量及壓力：40L/S@1.0MPa
l 引水時間：≤35秒（7米吸深時）
2． 消防炮
l 型號：PL32水、泡沫兩用消防炮
l 安裝位置：泵室頂部
l 流量及壓力：32L/S 工作壓力1.0Mpa
l 射程：水≥55m 泡沫≥45m
l 旋轉角度：360°
l 俯仰角；-15°～45°
3． 比例混合器
l ①、型號：PH48
l ②、操縱：手動調節
l ③、混合比：6%
4． 取力器
l ①、型式：夾心式
l ②、操縱：電磁閥控制
l ③、冷卻方式：強制式可調式水冷。
l ④、潤滑方式：飛濺式油潤滑。
5． 消防管路
①、內進水管路：1個Φ125mm的后進水，由罐體進入消防泵，裝1只Φ125mm手動蝶閥，連接液罐與水泵，進水口端安裝有濾網
②、外進水管路：泵后側有1個外進水口，其管徑Φ125mm，接外吸管，管牙接口（悶蓋密封）；泵后側引水，吸水管Φ125×4m(2根)，進水口端安裝有濾網
③、出水管路：
※水泵后側有2個Φ65mm球閥控制的出水口(悶蓋密封)；
※1個Φ100mm的炮管路，采用Φ100mm撓性接頭，并用Φ80mm球閥控制
④、注水管路：
※1個Φ65mm的內注水管路，可通過水泵直接向罐內注水，裝1只Φ65mm手動球閥
※在車身兩側各有1個Φ65mm的外注水口
⑤、放余水管路：為保護水泵及各球閥，在球閥的最低處加裝放余水閥
⑥、冷卻水管路：為使取力器在工作中應付各種復雜情況，配有冷卻水管路
⑦、管路材料：采用優質焊接鋼管，冷卻水管路為橡膠軟管
1． 干粉-氮氣系統： ①、干粉罐： 數量：1只 ②、氮氣瓶組：氮氣瓶工作壓力：13MPa ③、干粉槍卷盤：數量：1套膠管孔徑：∮25mm膠管長度≥30m干粉槍有效噴射率：2.5kg/s射程≥12m④、干粉炮：型號：FP40型數量：1套開啟壓力：1.4MPa干粉炮有效噴射率：≥40kg/s射程≥30m剩粉率：10～15%干粉炮旋轉角度：360°干粉炮仰角：≥60°干粉炮俯角：≥15°
一、 電氣系統1. 駕駛室頂部裝有功率為100W的紅色長排頻閃警燈和警報器，控制面板位于駕駛室內。2. 車輛兩側裝有2個紅藍相間的頻閃警燈、2個5W的環繞照明燈和符合國家標準的側, 標志燈 3. 每個器材箱和泵室均裝有5W的照明燈。4. 尾部裝有符合國家標準的視廓燈、組合尾燈和牌照燈。5. 操縱系統：各種儀表和開關集中布置在泵, , 室尾部的儀表板上，包括儀表電源、轉速表、耐震型壓力表、耐震型真空表、液位指示器、器材箱照明開關、泵室照明開關、側照明開關及水泵引水開關，并在儀表板上附有消防水路系統工作原理和操作說明。
七、 器材配備及布置
1. 配備原則
l 客戶有特殊需求時，根據客戶的需求配備
l 客戶沒有特殊需求時，按照公司的企業標準配備
2. 布置原則
l 合理布置，確保器材箱的空間利用率達到80%以上
l 按使用的先后順序和頻率開展器材布置，確保取放快捷
l 按重量的大小開展器材布置，確保左右受載均衡
l 按功能的分類開展器材布置，確保取放方便
l 使用防銹、防振、防脫落、防劃傷的專用夾具對器材進行固定
八、 整車涂裝
l 消防車的外表噴涂R03大紅色；
l 消防泵出水管路噴涂R03大紅色；
l 消防泵進水管路、水罐至消防泵的輸水管路及水罐人孔蓋噴涂G05深綠色；
l 后翼子板、后保險杠噴涂白色。
[公 司]: 湖北江南專用特種汽車有限公司
[銷售經理]：董青青
[聯系電話]：13997888036 0722-3808778
[業務QQ]：245393347
[公司地址]：湖北省隨州市北郊江南汽車工業園
東風153水泡干粉聯用消防車的詳細性能介紹請致電廠家銷售：13997888036董經理
更多153水泡干粉聯用消防車的全方位圖片展示請掃消防車官方微信，掃微信即享優惠！
|
