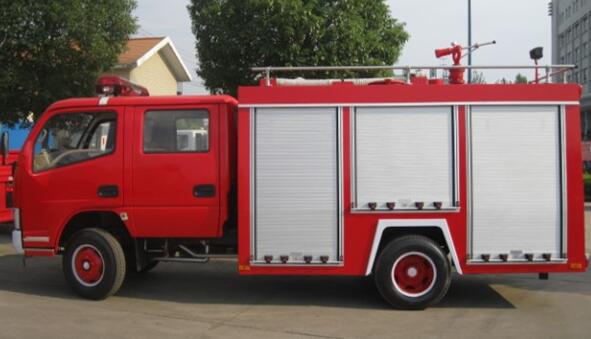

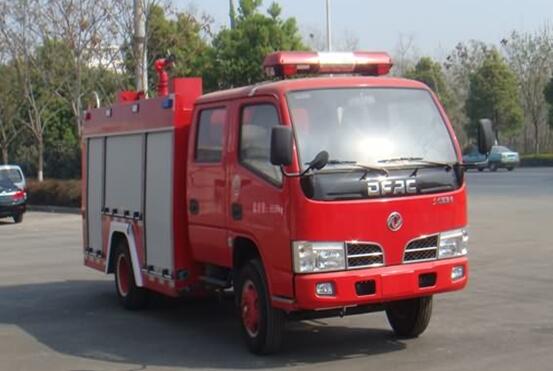

JDF5071GXFSG20A型水罐消防車（東風3噸消防車）性能介紹
|
【主要技術參數】 |
|
產品商標 |
江特牌 |
公告批次 |
262 |
|
產品名稱 |
水罐消防車 |
產品型號 |
JDF5071GXFSG20A型水罐消防車 |
|
總質量(Kg) |
6530 |
罐體容積(m3) |
1.805 |
|
額定載質量(Kg) |
2000 |
外形尺寸(mm) |
6185×1980×2760 |
|
整備質量(Kg) |
4350 |
貨廂尺寸(mm) |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
2+3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
19/11 |
前懸/后懸(mm) |
1032/1768 |
|
軸數 |
2 |
軸距(mm) |
3300 |
|
軸荷(Kg) |
2150/4380 |
最高車速(Km/h) |
75 |
|
其它 |
后伸:85mm;罐體容積:3立方米;罐體尺寸(長×寬×高):1647×1000×1150(mm);消防員按75千克/人計算;側面防護及后下部防護裝置材料材質:Q235,整體式結構;后下部防護裝置離地高度:330mm. |
|
【底盤技術參數】 |
|
底盤型號 |
DFA1070DJ35D6 |
底盤名稱 |
載貨汽車底盤 |
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車股份有限公司 |
|
外形尺寸(mm) |
5845×1900×2220 |
輪胎數 |
6 |
|
接近角/離去角(°) |
19/16 |
輪胎規格 |
7.00-16 14PR,7.00R16 14PR |
|
鋼板彈簧片數 |
8/9+5,6/8+4,6/6+5 |
前輪距(mm) |
1506,1404,1441 |
|
燃料種類 |
柴油 |
后輪距(mm) |
1466,1458,1500 |
|
排放標準 |
GB3847-2005,GB17691-2005國Ⅳ |
|
發動機型號 |
發動機生產企業 |
排量(ml) |
功率(Kw) |
|
SD4BW754U |
江蘇四達動力機械集團有限公司 |
2545 |
75 |
二、主要功能及結構
1、駕駛室：
1.1結 構： 四門雙排座一體式焊接結構。
1.2座位設置： 2+3，其中前排2座，后排3座。座椅下可放置隨車工具。
1.3設 備：駕駛室內配置置水泵的取力器開關；警報器及警燈開關等。
2、泵房、管路及控制系統：
2.1泵房
2.1.1泵房安裝形式：后置式
2.2.2泵房內設置 ： 水泵及管路系統，其結構緊湊、排布科學合理，裝有儀表、指示燈、操控開關的顯示控制面板設置在方便戰斗員操作使用的位置，并有明確的文字標識。
2.2管路系統：
2.2.1 進水口： 泵房兩側各設有1個Φ100mm吸水口；1個帶Φ100mm蝶閥的進水口，用于與水罐相連接。
2.2.2 注水口： 泵房兩側各設1個帶球閥的Φ65mm的罐注水口。
2.2.3 出水口：泵房兩側設置帶閥門的Φ65mm和Φ80mm的出水口各1個。
2.2.4 放余水管路：為保護水泵及各球閥，在管路中加裝了放余水球閥。
2.2.5 冷卻水管路： 為保護取力器的正常工作，管路中設有附加冷卻裝置。
2.3一體集成式流程控制系統：
設置在泵房中間后部，具備操作流程顯示、液位顯示、壓力顯示、真空顯示、手油門控制系統等功能，一體集成，清晰快捷。
3、液罐
3.1容 量： 水罐（3000L）
3.2材 質： 優質碳鋼，并采用高科技防腐處理
3.3結 構： 內加縱橫防蕩隔板
3.4型 式： 內膽式
3.5設 備： 1個Φ450mm入口孔，帶快速開啟鎖緊裝置
1個溢流裝置
1個液位傳感器
1個帶閥門的排污口
1個注水口
1個卸壓裝置
4、器材廂
4.1材 質：優質鋼材及鋁合金型材
4.2結 構：車廂外骨架及外蒙皮均為優質Q235A鋼材，內骨架為高強度鋁合金型材，內裝飾板及底板均為表面經陽極氧化處理的鋁合金板。
4.3器材廂門：采用輕型優質鋁合金，帶鋁合金大幅卷簾門，啟閉靈活、密封性好、噪音低、外形美觀、輕便可靠，所有卷簾門均可通用一把鑰匙開啟。
4.4內部結構：內骨架采用鋁型材搭接技術，能最大限度地提高空間利用率和可變性，在器材內采用了新型滑動托架、拖板以及高強度的塑料存放盒等存放結構，充分利用車廂內部有限空間，造形的美觀，取放器材方便、牢固。
5、電器及警示系統：
5.1車頂前部配置有長排警燈，駕駛室內安裝大功率警報器。
5.2車廂頂后部配置有全方位電控照明燈
5.3車廂兩側上部各配置2只爆閃燈
5.4其余照明及警示設備符合GA39.5-92中電氣系統的規定和要求
6、噴漆
6.1車身顏色：符合GB7258規定的GB/T3181《漆膜顏色標準》中R03大紅色
6.2車身漆料：車廂表面噴涂進口大紅色光面漆
6.3整車標示：可按用戶要求進行噴涂
7、車頂
7.1車廂后部右側設置有鋁合金安全梯；
7.2車廂上部鋪設防滑板進行蒙皮，積水自然下流；
8、隨車器材清單
|
類別 |
序號 |
名 稱 |
規 格 |
數
量 |
單位 |
備 注 |
|
隨 車
技 術
文 件 |
1 |
消防車使用說明書 |
|
1 |
本 |
|
|
2 |
消防車發票 |
|
1 |
單 |
|
|
3 |
消防車器材配置表 |
|
1 |
單 |
|
|
4 |
汽車底盤使用說明書 |
|
1 |
本 |
|
|
5 |
汽車底盤合格證 |
|
1 |
單 |
|
|
6 |
消防泵使用說明書 |
|
1 |
本 |
|
|
7 |
質量保修卡 |
|
1 |
單 |
|
|
8 |
隨車附件（工具） |
|
1 |
套 |
原底盤隨車附件、工具 |
|
消防
器材
|
1 |
吸水管 |
KD100/2 m |
4 |
根 |
螺紋式 |
|
2 |
濾水器 |
FLF100 |
1 |
件 |
螺紋式 |
|
3 |
分水器 |
FII80/65×2-1.6 |
1 |
件 |
內扣式 |
|
4 |
集水器 |
JII100/65×2-1.0 |
1 |
件 |
內扣式 |
|
5 |
水帶 |
13-65-20 |
8 |
盤 |
內扣式 |
|
6 |
異徑接口 |
KJ65/80 |
2 |
件 |
內扣式 |
|
7 |
水帶包布 |
DT-SB |
4 |
件 |
|
|
8 |
水帶掛鉤 |
|
4 |
件 |
|
|
9 |
地上消火栓扳手 |
QT-DS1；長400 |
1 |
件 |
|
|
10 |
地下消火栓扳手 |
長860 |
1 |
件 |
|
|
11 |
吸水管扳手 |
FS100 |
2 |
件 |
|
|
12 |
直流開關水槍 |
QZG3.5/7.5；65 |
1 |
支 |
內扣式 |
|
13 |
直流開花水槍 |
QZK3.5/7.5；65 |
1 |
支 |
內扣式 |
|
14 |
滅火器 |
3 kg/ABC |
1 |
具 |
|
|
15 |
消防腰斧 |
長390 ；GF-285 |
1 |
件 |
|
|
16 |
橡皮錘 |
|
1 |
件 |
|
|
17 |
可充電式手提照明燈 |
|
1 |
盞 |
|
