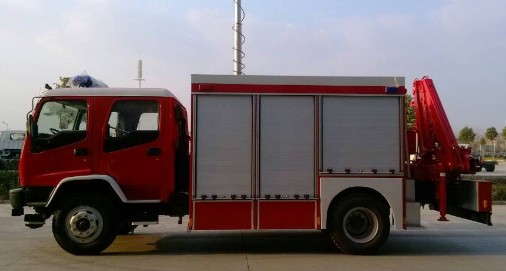

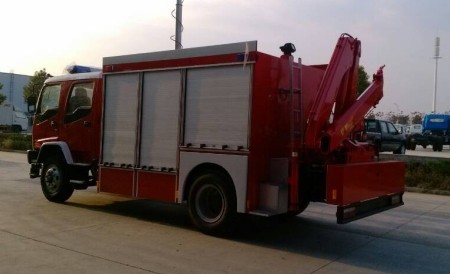

五十鈴搶險救援消防車
整車主要技術參數
1）外形尺寸（mm）： 長8180
寬2480
高3470
2）整車總重（Kg）： 11900
3）發動機最大功率：191Kw（260Hp）/2500rpm
4）最高車速：≥100Km/h
5）駕駛（乘員）室：一體雙排座、4門，乘員6人
（一）底盤
1、底盤
1）型號：五十鈴FVR34J2二類底盤
2）生產廠家：慶鈴汽車股份有限公司
3）驅動型式：4×2
4）軸距（mm）：4500
5）前/后輪距（mm）：1960 / 1855
6）輪胎數：6
7）輪胎規格：10.00-20
8）底盤自重：5170 kg
9）最大允許總質量（Kg）：15750
其中前軸（Kg）：5750
后軸（Kg）：10000
10）變速箱：MRB-6P機械式手動換檔；6個前進擋，1個倒擋
11）離合器：單板干式、帶緩沖彈簧
12）車橋：前橋為拳端式、工字形截面
后橋為整體式橋殼、全浮式驅動橋
13）轉向：整體助力循環球式
14）制動：主制動為雙氣路剎車系統
15）電壓：24V，電瓶：2×12V/115Ah
2、發動機：
1）型號： 6HK1-TC
2）生產廠家：慶鈴汽車股份有限公司
3）型式：4沖程、水冷、SOHC、四氣門、增壓中冷柴油發動機
4）排放標準：GB17691-2005第三階段,GB3847-2005
5）排量（ml）：7790
6）最大功率：191Kw/2500rpm
7）最大扭矩：745N.m/1500rpm
8）最低燃油消耗量(g/Kw·h)：218
3、駕駛及乘員室：
1）基本結構：全鋼沖壓件焊接結構，4門，雙排座，乘員室門采用原廠車門改制。采用雙油缸液壓翻轉機構，前翻；
2）座椅：前排2個，后排4個，后排座設4具空氣呼吸器夾架；座位前面適當高度裝有不銹鋼安全欄桿；后排座椅下可放入8具空氣呼吸器備用瓶。
3）駕駛室內部：除原車設備外，裝有警報器、警燈開關、隨車吊開關等；
（二）上裝部分
貫通式副車架
1）結構：金屬焊接框架型結構，前后整體貫通式；
2）材質：優質結構鋼板；
3）固定：與底盤車架采用剛性、彈性混合型連接方式，彈性裝置為強力彈簧；
上裝骨架通過焊接的方式與之連接；
1、車廂：為一體式框架結構，骨架為專用高強度整體全鋁合金型材框架結構，外貼優質鋁合金板；
2、器材廂：
A、采用高強角件機械連接輔以粘接的混式結構，以確保其強度和剛度；合理設計器材放置空間，并可根據需要進行隔斷空間調整；提高空間利用率和可變性；可存放個人防護裝備(呼吸器存放架不少于8具及備用瓶)、照明器材、破拆工具、堵漏工具、偵檢器材等不少8類80種消防技術裝備，并有足夠亮度的照明裝置。
3、儲物間：
A、各儲物間均采用優質鋁合金型材分隔，在保證整體強度的同時，最大限度的利用整車空間，并可根據需要進行隔斷空間尺寸調整。
B、采用推拉盤、懸掛架、滑動抽屜和旋轉開啟架等方式，以保證器材可快速取用。
C、結構經有限元分析及應力應變真實測試，有十分可靠的強度；所有緊固螺栓均由定扭矩扳手統一安裝，不會產生任何松動；
D、器材箱兩側設有踏板，站在地面或踏板上2個動作內可取用任何器材。
4、卷簾門：
A、器材廂全部采用專用優質鋁合金型材卷簾門，帶鎖。門把手和鎖均堅固耐用，不宜變形；
B、門口與卷簾門間及各簾板之間有良好的防雨、防塵密封性能；
C、每個器材廂內均有照明燈，由卷簾門開閉控制，并在駕駛室內設有集中控制開關；
5、踏腳翻板：鋼框架覆鋁合金花紋板結構；采用氣彈簧助力并加鎖銷鎖緊，以保證行車安全可靠；每個踏腳翻板承受重量在150Kg以上；
6、車頂及護欄：為全金屬結構，檔墻采用專用鋁型材制造；車頂為防滑鋁花紋板。車頂左右側各設一個器材箱，器材箱尺寸：約3000×500×350(㎜)。
（三）升降照明燈：
1、升降照明燈：
1）產地：意大利原裝進口Fireco4KW升降照明燈；
2）照明燈數量：4個燈盤，1000W×4，220V，水平四個方向各一組
3）光源類型：鹵素燈
4）燈組升降系統：電控氣壓式，通過遙控器進行控制；可伸縮和旋轉360度（當伸出超過范圍時，駕駛室內警燈亮），最高離地距離≥8米；
5）轉角：四組燈盤俯仰角可通過遙控器進行調節；
6）控制：帶控制柜，可從控制盤控制，也可通過遙控器進行控制；
2、原裝進口本田HONDA 10.5KW發電機組，帶控制柜。
（四）搶險救援設備
絞盤
1、產地：美國
2、型號：M12000型
3、驅動方式：電動絞盤，電壓DC24V
4、牽引力：≥5450Kg
5、鋼絲繩長度：≥38m
6、安放方式：絞盤采用國外技術安放于車頭保險桿內側，鋼絲通過合理的導向輪延伸到車前，絞盤掛鉤放置在車前保險杠后面，以保證拉力強勁，穩定可靠；
7、操作：駕駛室內
隨車吊
1、產地：韓國
2、型號：KN1000隨車吊
3、最大額定起重量：5000kg
（五）電器及控制設備
1）上裝部分設有電源總開關（駕駛室內）；
2）上裝部分用電設備設有專用保險盒；
3）駕駛室頂部裝有浙江星際1.6米長排爆閃警燈，警報器位于駕駛室底盤儀表板空余處，附有擴音系統(功率100瓦)，在駕駛室可控制擴音器；
4）駕駛員右前方設有液晶顯示倒車監視器；
5）車廂兩側各有兩只爆閃燈；
6）除原車設備外，駕駛室內加裝消防專用控制盒，其上設有：
開關類：上裝電源總開關，器材箱照明總開關，警報器、警燈開關；
7） 移動照明燈組
意大利原裝進口Fireco
照明燈數量：2×500W
配置：2卷50米線盤及2個移動燈架
（六）外觀
1）防腐保護：駕駛室及上裝所有黑色金屬表面均經徹底除污、除油、除銹和噴漆等防腐處理。車身外表面在噴涂最后一道漆前均作打磨處理。
2）噴漆顏色：駕駛室和車體-------------------紅色
器材室內部骨架-----------------鋁合金本色
鋁制卷簾門---------------------鋁合金本色
底盤車架和下部-----------------黑色
擋泥板、保險杠-----------------白色
3）漆種：原裝進口紅色光面漆
4）胎壓 (巴) 標在車輪上方
5）標識：按用戶要求噴涂
