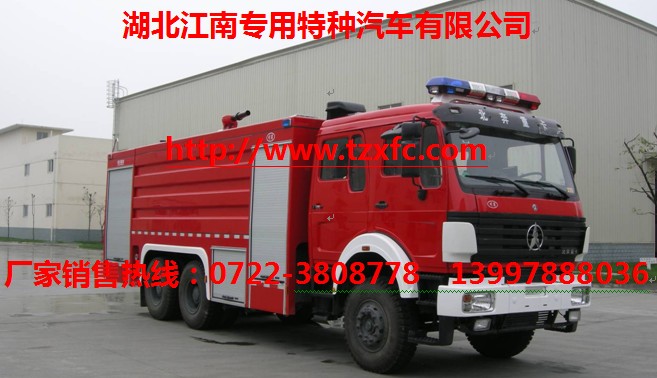

北奔16噸重型泡沫消防車是我公司采用符合歐Ⅲ排放標準的北方奔馳牌ND1252B44二類底盤改制的主戰消防車，是公安消防部隊及各專職消防隊理想的大型消防裝備。
一 、主要配置及技術參數
1、整車
1.1外形尺寸： 10115㎜×2500㎜×3730㎜
1.2滿載總質量： 31260 kg
1.3滅火劑容量： 水：12000kg 泡沫：4000kg
1.4乘員人數： 6人
1.5最高車速： 90 km/h
1.6排放標準： 國Ⅲ
2、底盤：
2.1制 造 商： 包頭北奔重型汽車有限公司
2.2底盤型號： ND1252B44二類底盤
2.3驅動形式： 6×4
2.4軸 距： 4450+1450(mm)
2.5發動機型號： TCD2015V06
2.6缸 數： 6
2.7型 式： 直列、六缸、四沖程、水冷、直噴、增壓、中冷柴油機
2.8額定功率： 250kW/2100rpm
2.9最大扭矩： 1558Nm/1300rpm
2.10離合器： 單片、干式，帶緩沖彈簧，氣助力
3、取力器 ：
3.1形 式： 全功率夾心式（帶附加冷卻裝置）
3.2潤滑方式： 飛濺式
4、消防泵
4.1品 牌： 上海雄真
4.2型 號： CB10/60-xz型消防泵
4.3流 量： 1.0MPa時（常壓工況） 60 L/s
1.8Mpa時（中壓工況） 30 L/s
4.4引水形式： 采用全自動智能型真空泵進行水環式引水
4.5吸水深度： 7m
4.6引水時間： ≤40s
4.7安裝形式： 后置式
4.8泡沫比例混合器型號： PH64
4.9泡沫混合比（%）： 6
5、手動消防炮
5.1品 牌： 成都威斯特
5.2型 號： PP48
5.3流 量： 水≥50L/s 泡沫≥48L/s
5.4射 程： 水≥60m 泡沫≥50m
5.5水平旋轉角： 360°
5.6俯 仰 角： -15°～+60°
二、主要功能及結構
1、駕駛室：
1.1結 構：雙排座一體式焊接結構，帶專用液壓翻轉機構。
1.2座位設置：2＋4，其中前排2座，后排4座。后排靠背處設有四個空氣呼吸器架。
1.3設 備：駕駛室內設置水泵的取力器開關；警報器及警燈開關等。
2、泵房、管路及控制系統：
2.1泵房
2.1.1泵房安裝形式：后置式
2.2.2泵房內設置：水泵及管路系統，其結構緊湊、排布科學合理；各種儀表、指示燈、操控開關均設置在方便戰斗員操作使用的位置，并附有明確的文字標識。
2.2管路系統：
2.2.1進水口：泵房后部設有1個Φ125mm吸水口；1個Φ125mm的進水管路，通過液罐連接水泵。
2.2.2注水口：泵房兩側各設1個Φ80mm的罐外注水接口。
2.2.3出水口：泵房兩側各設1個帶閥門的Φ80mm出水口和1個帶閥門的Φ65mm的出水口。
2.2.4放余水管路：為保護水泵及各球閥，在管路中加裝了放余水球閥。
2.2.5冷卻水管路：為保護取力器的正常工作，管路中設有附加冷卻裝置。
2.2.6卷盤：在泵房設1個帶槍的中壓卷盤。
2.3一體集成流程式控制系統：
設置在泵房中間后部，具備操作流程顯示、液位顯示、壓力顯示、真空顯示、手油門控制系統等功能，一體集成，清晰快捷。
3、液罐
3.1容 量： 水：12000kg 泡沫：4000kg
3.2材 質： 優質碳鋼，并采用高科技防腐處理
3.3結 構： 工裝模具成形組焊，內加縱橫防蕩隔板
3.4型 式： 外露式
3.5設 備： 2個Φ450mm入口孔，帶快速開啟鎖緊裝置
1個溢流裝置
2個液位傳感器
2個帶閥門的排污口
2個外注水口
1個內注水口
1個后進水口
1個卸壓裝置
3.6技術要求： 符合GA39.5-92的有關規定。
4、器材廂
4.1材 質：優質鋼材及鋁合金型材
4.2結 構：車廂外骨架及外蒙皮均為優質Q235A鋼材，內骨架為高強度鋁合金型材，底板為表面經陽極氧化處理的鋁合金板。
4.3器材廂門：采用輕型優質鋁合金，帶鋁合金大幅卷簾門，啟閉靈活、密封性好、噪音低、外形美觀、輕便可靠，所有卷簾門均可通用一把鑰匙開啟。
4.4內部結構：內骨架采用鋁型材搭接技術，能最大限度地提高空間利用率和可變性，在器材內采用了新型滑動托架、拖板以及高強度的塑料存放盒等存放結構，充分利用車廂內部有限空間，造形的美觀，取放器材方便、牢固。
4.5踏腳扳：框架為優質鋼材，蒙皮為防滑花紋板
器材布置原則
★按戰斗編成和戰斗展開設計器材集成；
★按人體工程學原理設計各種器材托架；
★按使用邏輯關系和使用頻率放置器材；
★站在地面或踏板上，在2個動作內取用、放置消防器材。
5、電器及警示系統：
5.1車頂前部配置有長排警燈，駕駛室內安裝大功率警報器。
5.2車廂頂后部配置有全方位電控照明燈。
5.3車廂兩側上部各配置2只爆閃燈。
5.4其余照明及警示設備符合GA39.4-92中電氣系統的規定和要求
6、噴漆
6.1車身顏色：符合GB7258規定的GB/T3181《漆膜顏色標準》中R03大紅色
6.2車身漆料：車廂表面噴涂進口大紅色光面漆
6.3整車標示：可按用戶要求進行噴涂
7、車頂
7.1車廂后部右側設置有鋁合金安全梯；
7.2車廂上部鋪設防滑板進行蒙皮，積水自然下流；
8、總體技術描述
8.1所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志；
8.2整車性能符合GB7956－1998《消防車性能要求及試驗方法》的規定。
8.3液罐質量符合公安部GA39.5－92的規定。
8.4整車外觀保持一定的平整度，符合GA39.5-92的規定。
8.5所有鉚接保持一定的密度。
8.6所有焊接牢固、光潔、平整。
9、隨車文件
9.1底盤使用說明書
9.2底盤維修手冊
9.3底盤質量保修卡
9.4底盤合格證
9.5發動機號碼拓印件
9.6底盤號碼拓印件
9.7消防車使用說明書
9.8消防車消防器材清單
9.9消防車合格證
9.10消防車跟蹤服務卡
9.11消防車交接清單
10、隨車器材清單
|
序號 |
型號 |
名稱 |
數量 |
規格 |
附注 |
|
|
16-65-20 |
水帶總成 |
8盤 |
65×20000mm |
插入式接口，16kg級 |
|
|
16-80-20 |
水帶總成 |
4盤 |
80×20000mm |
插入式接口，16kg級 |
|
|
|
吸水管總成 |
4根 |
125×2000mm |
螺紋式接口 |
|
|
FB450 |
地上消火栓扳手 |
1把 |
450mm |
|
|
|
FB800 |
地下消火栓扳手 |
1把 |
800 mm |
|
|
|
FFS80 |
三分水器 |
1支 |
80×65 mm |
插入式接口 |
|
|
FG600 |
水帶掛鉤 |
4個 |
600 mm |
|
|
|
FH80 |
護帶橋 |
2件 |
80 mm |
|
|
|
FL125 |
濾水器 |
1個 |
125 mm |
螺紋式接口 |
|
|
FP470 |
水帶包布 |
4個 |
470 mm |
|
|
|
FS125 |
吸水管扳手 |
4把 |
125 mm |
|
|
|
KJ65/80 |
異徑接口 |
2個 |
65×80 |
內扣式 |
|
|
KJK65×80Z |
異徑接口 |
2個 |
65(雌)×80(雄)mm |
插入式接口 |
|
|
KJK80×65Z |
異徑接口 |
2個 |
80(雌)×65(雄)mm |
插入式接口 |
|
|
KJ125/100 |
異徑接口 |
1個 |
125×100 |
螺紋式接口 |
|
|
KXK65 |
異型接口 |
2個 |
65內扣/65雄 |
65插入轉65內扣 |
|
|
KXK80 |
異型接口 |
2個 |
80內扣/80雄 |
80插入轉80內扣 |
|
&nbs, p; |
|
鐵鍬 |
1把 |
2# |
|
|
|
GFJ817 |
尖斧 |
1把 |
817 mm |
|
|
|
GT1 |
鐵鋌 |
1支 |
1000 mm |
|
|
|
MY2 |
手提式滅火器 |
1具 |
2kg |
|
|
|
QZG3.5/7.5 |
直流開關水槍 |
2支 |
65×19mm |
插入式接口 |
|
|
QZK3.5/7.5 |
開花水槍 |
2支 |
65×19mm |
插入式接口 |
|
|
Q/CX565-84 |
吸液管總成 |
1根 |
|
|
|
|
Q/CX566-84 |
軟管總成 |
1根 |
|
|
|
|
PQ4 |
空氣泡沫槍 |
1支 |
25L/s |
插入式接口（含吸管） |
|
|
PQ8 |
空氣泡沫槍 |
1支 |
50L/s |
插入式接口（含吸管） |
|
|
Q/CX567-84 |
三用扳手 |
2把 |
|
|
|
|
|
原車工具 |
1套 |
|
底盤廠隨車附件 |
|
|
|
水桶 |
2個 |
|
|
|
|
GB19151-2003 |
機動車用三角警告牌 |
2個 |
|
|
