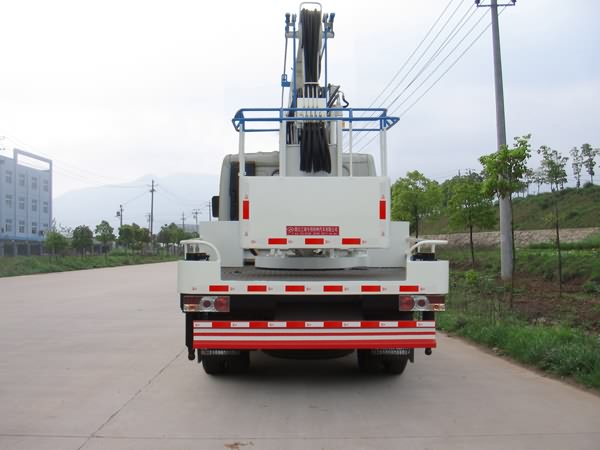

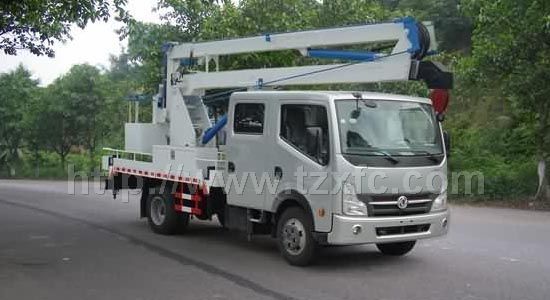

江特牌JDF5050JGK4型高空作業車
|
【主要技術參數】 |
|
產品商標 |
江特牌 |
公告批次 |
231 |
|
產品名稱 |
JDF5050JGK4型高空作業車 |
產品號 |
ZJWT43M301W |
|
總質量(Kg) |
5100 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
|
外形尺寸(mm) |
6800×1990×2995 |
|
整備質量(Kg) |
4710 |
貨廂尺寸(mm) |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3+3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
22/13 |
前懸/后懸(mm) |
1053/2017 |
|
軸數 |
2 |
軸距(mm) |
3350,3308 |
|
軸荷(Kg) |
1915/3185 |
最高車速(Km/h) |
95 |
|
其它 |
吊鉤為選裝件;前伸:380mm;側面防護及后下部防護裝置材料材質:Q235,連接方式:焊接加螺栓連接;后下部防護裝置斷面尺寸(寬×高):30×180(mm),后下部防護裝置離地高度:470mm. |
|
【底盤技術參數】 |
|
底盤型號 |
EQ1050DJ9BDD |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車股份有限公司 |
|
外形尺寸(mm) |
5940×1882×2250 |
輪胎數 |
6 |
|
接近角/離去角(°) |
22/19 |
輪胎規格 |
7.00R16LT 12PR |
|
鋼板彈簧片數 |
6/5+5 |
前輪距(mm) |
1598,1562 |
|
燃料種類 |
柴油 |
后輪距(mm) |
1458 |
|
排放標準 |
GB3847-2005,GB17691-2005國Ⅳ |
|
發動機型號 |
發動機生產企業 |
排量(ml) |
功率(Kw) |
|
ZD30D13-4N
D28D11-4DA |
東風輕型發動機有限公司
東風輕型發動機有限公司 |
2953
2771 |
96
85 |
產品主要特點
1. H型支腿，三節折臂式，部分關鍵處, 采用高強度鋼板；
2. 工作斗平衡方式：外置拉桿強制平衡；
3. 隨車安裝四支H型液壓支腿，跨距大，穩定性更強，支腿即可獨立伸縮，又可聯動，裝有支腿報閃燈，用于作業時支腿示廓，發出光報警信號；
4. 上部與支腿操作之間有互鎖裝置，支腿沒有打開不能執行上部所有操作；
5. 舉升系統采用三節折臂，工作平臺可實現360度旋轉，
6. 此車帶吊鉤，吊鉤吊1噸（吊鉤伸縮800mm-1000mm）；
7. 操作系統：設有上下兩個操作臺，360°全方位旋轉轉臺，上下均帶操作系統，工作斗中帶操縱裝置，可在工作斗中操控升降、旋轉；
8. 工作斗額定載荷 200kg.
9. 下部均設有安全應急系統；
10. 該升降車作業結構簡單，操作方便，安全可靠，外型美觀，廣泛適用于市政、電力、路燈、廣告、攝影、通訊、園林、交通、工礦、碼頭等多種系統的高空作業。
